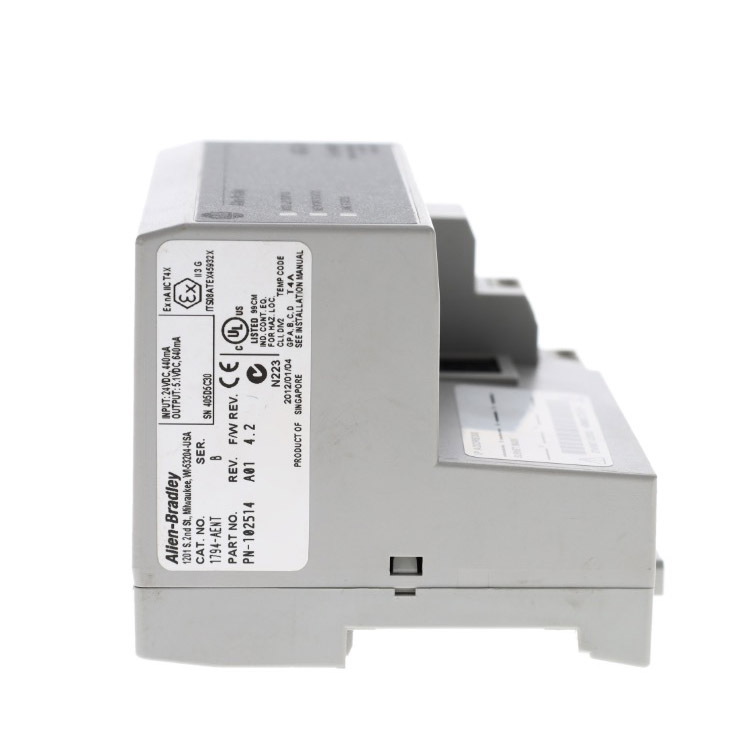

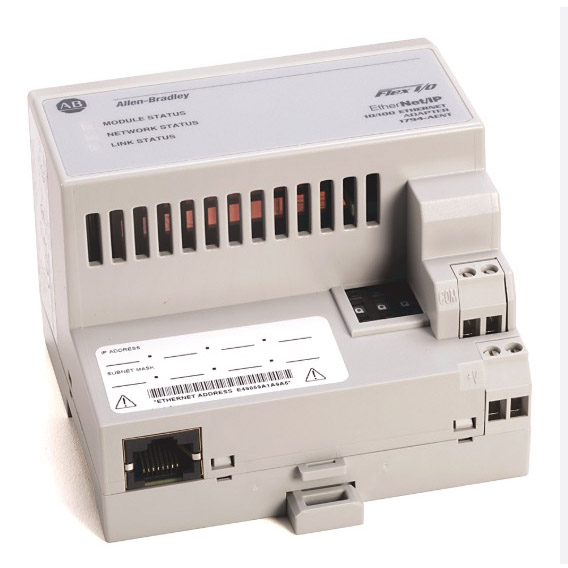

Аллен Брэдли 1794-АЕНТ

Rayon Automation, как поставщик Allen Bradley 1794-AENT, является основным модулем коммуникационного адаптера серии Flex I/O. Выступая в качестве шлюза между сетью EtherNet/IP и модулем ввода-вывода Flex, он преобразует инструкции промышленного Ethernet в базовые данные и управляет различными модулями ввода-вывода на внутренней стороне. Пожалуйста, не стесняйтесь обращаться за дополнительной информацией.

Отправить запрос

Описание продукта

Allen Bradley 1794-AENT, предоставленный Rayon Automation, прошел сертификацию CE. Будучи первым модулем стойки Flex I/O, он отвечает за распределение адресов для до 8 модулей ввода-вывода с правой стороны, планирование передачи данных и передачу данных о состоянии модуля контроллеру. Мы предлагаем отличное предпродажное и послепродажное обслуживание. Пожалуйста, не стесняйтесь совершать покупку.

Базовая аппаратная архитектура и механизм высокоскоростной сетевой связи

Адаптивный промышленный интерфейс Ethernet
Allen Bradley 1794-AENT оснащен стандартным физическим интерфейсом RJ45, поддерживающим адаптивную скорость передачи данных 10/100 Мбит/с. В сочетании с полнодуплексным режимом он может значительно увеличить пропускную способность объединительной платы, устранить конфликты в сети и добиться реакции обновления ввода-вывода на микросекундном уровне.
Поддержка явной и неявной передачи сообщений
Встроенная поддержка протокола EtherNet/IP. Посредством неявного обмена сообщениями обрабатываются детерминированные данные опроса управления в реальном времени при получении непериодических явных сообщений (явных сообщений), отправляемых главным ЦП, что подходит для онлайн-конфигурации параметров и динамической диагностики.
Компактная защелкивающаяся физическая структура
Он оснащен эффективной микросхемой управления питанием объединительной платы, которую можно установить на стандартные шины, например, на терминальные базы 1794-TB3 или 1794-TB3S. Он обеспечивает стабильное логическое питание для всего набора карт FLEX I/O, установленных с правой стороны.

Параметры

Параметр	Спецификация
Номер модели	Аллен Брэдли 1794-АЕНТ
Тип модуля	Адаптер связи EtherNet/IP
Совместимые системы	Контроллеры Logix5000 (ControlLogix, CompactLogix и т. д.)
Максимальное количество поддерживаемых модулей ввода-вывода	До 8 модулей гибкого ввода-вывода
Протокол связи	EtherNet/IP (CIP — общий промышленный протокол)
Скорость Ethernet	Адаптивный 10/100 Мбит/с
Физический интерфейс	RJ45 (8-контактный) (AENTR имеет 2 интерфейса RJ45)
Поддерживаемые топологии	Звезда, Дерево, Линейный (требуется переключатель/ETAP); AENTR поддерживает кольцо уровня устройства (DLR).
Максимальное количество соединений CIP	До 64
RPI (интервал запроса пакета)	Самый быстрый 1 мс
Потребление тока объединительной платы (5 В постоянного тока)	350 мА
Потребление тока объединительной платы (24 В постоянного тока)	10 мА
Выходная мощность источника питания объединительной платы	Максимум 1,5 А (5 В постоянного тока)
Максимальная потребляемая мощность	Примерно 4,5 Вт
Импульсный ток (максимум)	5А (длительностью 10 мс)
Размеры (В x Ш x Г)	94 x 94 x 69,5 мм (3,7 x 3,7 x 2,7 дюйма)
Масса	Примерно 0,21 кг (0,47 фунта) (без базы)
Индикаторы состояния	2: Статус сети (NS) и статус модуля (MS).

Типичная архитектура

1. Allen Bradley 1794-AENT подходит для установки в шкафах дистанционного управления, расположенных вдали от главной диспетчерской, но рядом с полевым оборудованием, например, насосными станциями, подстанциями конвейерных линий и т. д.
2. Он может одновременно взаимодействовать с несколькими контроллерами Logix, например, потребляющими/производящими, обеспечивая обмен данными.
3. АЕНТ оснащен веб-сервером. Инженерам не нужно специальное программное обеспечение. Введя IP-адрес модуля через браузер, они могут просмотреть состояние модуля, сетевую статистику, конфигурацию IP и информацию о диагностике соединения.
