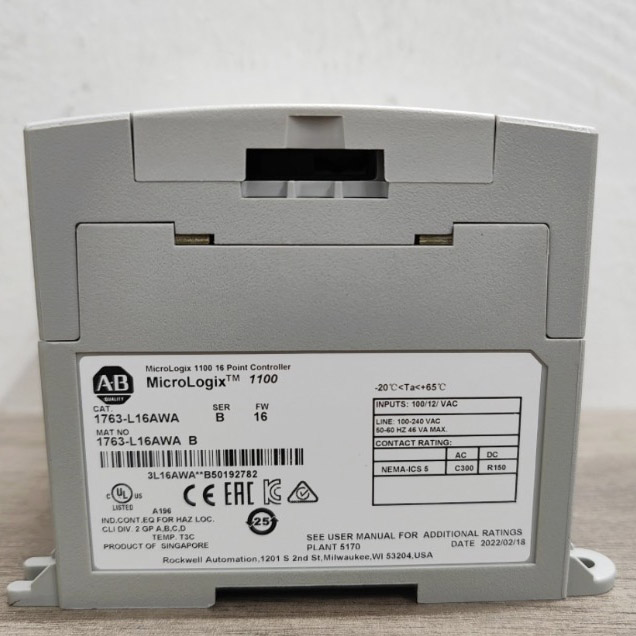

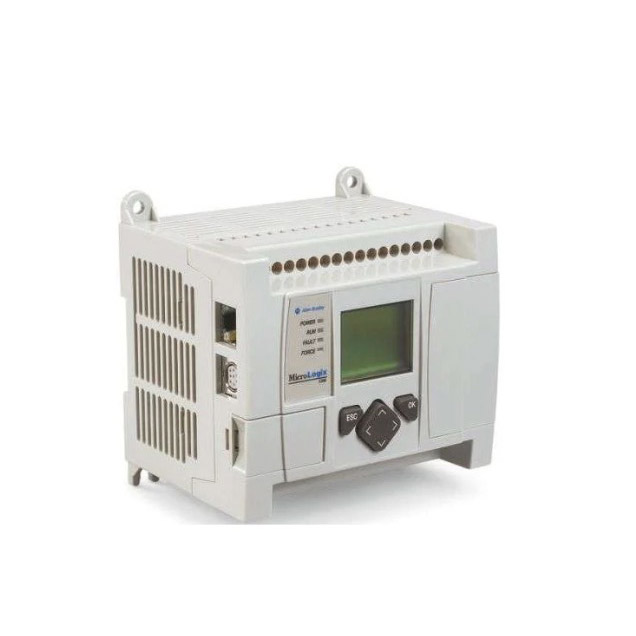

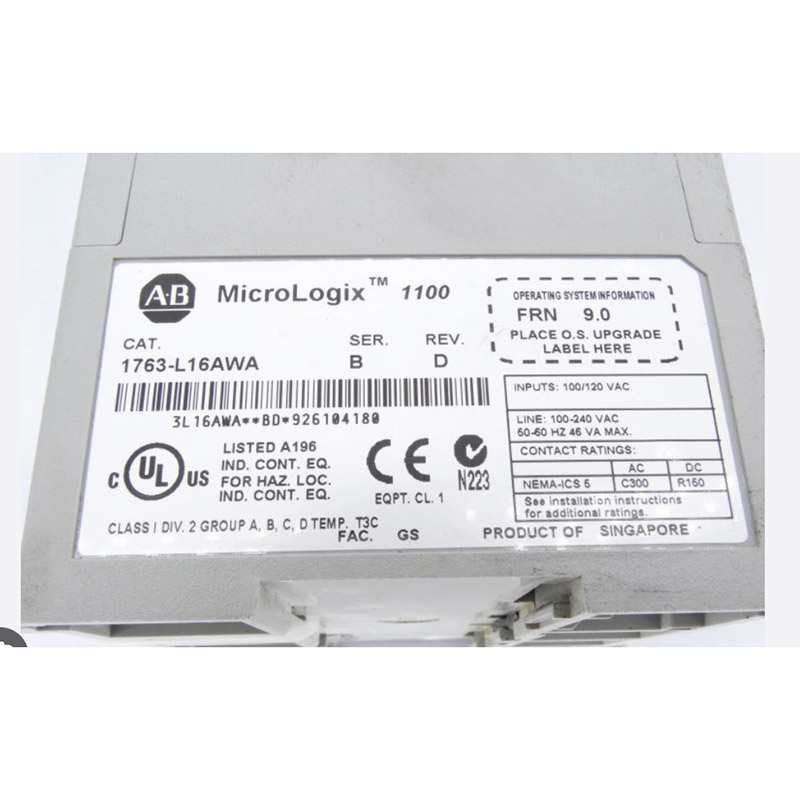

Аллен Брэдли 1763-L16AWA

Allen Bradley 1763-L16AWA — это контроллер для MicroLogix 1100. Его можно приобрести в компании Rayon Automation. Мы являемся одним из экспортеров в Китае, предлагая доступные цены и оригинальную качественную продукцию.

Отправить запрос

Описание продукта

В области промышленной автоматизации, где особое внимание уделяется эффективности и высокой стабильности, каждый простой контроллера влечет за собой высокие производственные затраты. В качестве одного из поставщиков компания Rayon Automation предлагает высококачественную систему управления Allen Bradley 1763-L16AWA, которая решает задачи систем управления малого и среднего размера. Являясь компактным ПЛК, который объединяет источник питания переменного тока 120 В, 10 точек цифрового ввода, 2 точки аналогового ввода и 6 релейных выходов, он обладает высокой экономической эффективностью и широкими возможностями расширения сети.

Параметры

Категория	Параметр	Спецификация
Общее оборудование	Встроенные точки ввода-вывода	16 точек (10 входов/6 выходов)
	Максимальная возможность расширения	До 4 модулей расширения ввода-вывода серии 1762, соединенных последовательно.
	Максимальный цифровой ввод/вывод	80 баллов (16 баллов основного блока + 64 балла расширения)
	Размеры (В x Ш x Г)	90 x 87 x 62,5 мм (3,5 x 3,4 x 2,5 дюйма)
	Масса	Примерно 0,35 кг (0,77 фунта)
Источник питания	Рабочее напряжение	120/240 В переменного тока (50/60 Гц)
	Диапазон входного питания	85…265 В переменного тока, 47…63 Гц
	Типичное энергопотребление	Примерно 30 Вт
	Импульсный ток (максимум)	25 А при 120 В переменного тока, 40 А при 240 В переменного тока
	Встроенная мощность (для расширения)	+5 В постоянного тока / 1750 мА, +24 В постоянного тока / 350 мА
Характеристики входа переменного тока	Диапазон рабочего напряжения	79…132 В переменного тока, 47…63 Гц
	Входное сопротивление	Примерно 12 кОм (при 120 В переменного тока)
	Ток во включенном состоянии	Минимум 5,0 мА (при 79 В переменного тока)
	Ток в выключенном состоянии	Максимум 2,5 мА
	Время отклика в рабочем состоянии	Типичное 20 мс (максимум 35 мс)
	Время отклика в выключенном состоянии	Типичное 20 мс (максимум 35 мс)
	Изоляция	Фотоэлектрическая изоляция, 500 В переменного тока (между входными клеммами и внутренней логикой)

Характеристики сертификации

Allen Bradley 1763-L16AWA предназначен для вертикальной установки и имеет пиковую ударопрочность до 30 г. Он строго соответствует стандарту NEMA ICS 2-230 в отношении конструкции шумоподавления и полностью соответствует основным международным стандартам электромагнитного излучения. Он прошел авторитетные сертификаты по выбросам, такие как CE, C-Tick и FCC, а также получил строгую сертификацию c-UL-us (в соответствии со стандартом UL 508). Он соответствует нормам безопасности CE Европейской директивы по низкому напряжению 73/23/EEC и имеет сертификацию для опасных зон класса I, раздел 2, а также взрывобезопасность и защитные возможности.

Наши преимущества

Возможность системной интеграции
Allen Bradley 1763-L16AWA прекрасно подключается к компонентам PanelView Plus через Ethernet, а также может служить в качестве большой системы Logix, обеспечивая согласованную архитектуру от устройств нижнего уровня до облака.
Снижение затрат (ССВ)
Без необходимости использования дорогостоящих шлюзов преобразования протоколов он имеет встроенный прямой восходящий канал Ethernet, что снижает затраты на добавление промежуточных реле и время на подключение, а также время простоя и отладки при онлайн-программировании.
Сильная адаптация на месте
Во многих старых мастерских до сих пор используются цепи управления переменного тока напряжением 220/110 В. Модель AWA подключается напрямую, без необходимости модифицировать датчики и электрические схемы на месте.
Надежная релейная изоляционная защита
При различных нагрузках он может выдерживать суровые промышленные условия, что снижает вероятность сгорания материнской платы ПЛК из-за внешних скачков напряжения и неправильного подключения.
Механизм диагностики и восстановления
Благодаря встроенному ЖК-экрану и функциям веб-сервера он может быстро обнаруживать неисправности, просматривать IP-адрес и состояние связи, а также значительно сокращать среднее время ремонта (MTTR).
Длительный жизненный цикл и глобальная поддержка
Обладая стабильностью промышленного уровня и длительным жизненным циклом, он имеет стабильные поставки и глобальную систему технической поддержки, обеспечивающую гарантию долгосрочной эксплуатации.

Поддерживаете ли вы локальное расширение ввода-вывода? Какова максимальная мощность расширения? Да. В дополнение к 16-точечному встроенному входу/выходу через интерфейс расширения на правой стороне можно подключить до 4 модулей расширения ввода/вывода MicroLogix 1762.
Какое программное обеспечение для программирования используется? Как обеспечить совместимость существующих программ?
Аллен Брэдли 1763-L16AWA в основном использует программное обеспечение RSLogix 500 или RSLogix Micro для программирования лестничных диаграмм. Для систем серии MicroLogix 1000 или SLC 500 программы могут быть легко и плавно перенесены и совместимы.
К какой категории в основном относится модуль? Системы транспортировки материалов, упаковочное оборудование, системы очистки воды и канализации, интеллектуальная автоматизация зданий, а также удаленные терминальные устройства (RTU) в распределенных системах ввода-вывода.
