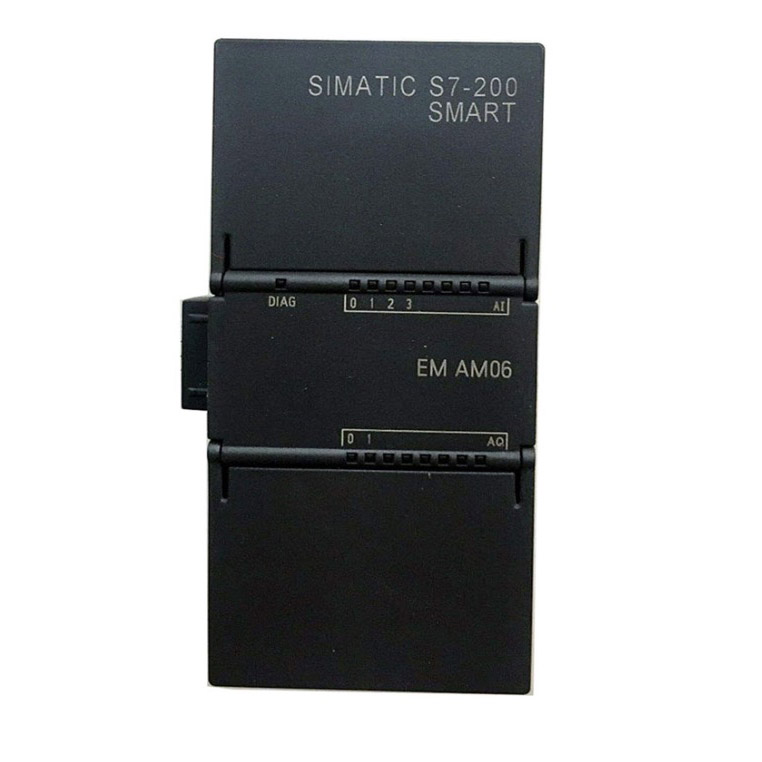

Сименс 6ES7288-3AM06-0AA0

Как новые, так и существующие пользователи могут приобрести у Rayon Automation Siemens 6ES7288-3AM06-0AA0, компактную сигнальную плату расширения (SB) для ПЛК серии SIMATIC S7-1200. Эта плата не занимает дополнительного места на корпусе контроллера и обеспечивает два канала высокоточного аналогового вывода для системы. Добро пожаловать, чтобы сделать покупку. Как поставщик, мы имеем товар на складе.

Отправить запрос

Описание продукта

В качестве поставщика компания Rayon Automation предлагает высококачественный модуль Siemens 6ES7288-3AM06-0AA0, который поддерживает 12-битное разрешение и может выводить сигналы напряжения и тока. Это предпочтительный модуль для точного управления приводами в небольших системах автоматизации. Более подробную информацию о модели вы можете узнать на нашем сайте.

Параметры

Параметр	Спецификация
Описание продукта	СБ AQ 2×12 бит
Количество выходных каналов	2
Диапазон выходного напряжения	от -10 В до +10 В
Диапазон выходного тока	от 0 мА до 20 мА
Разрешение	12 бит
Время конвертации	300 мкс
Сопротивление нагрузки (напряжение)	≥ 1000 Ом
Сопротивление нагрузки (ток)	≤ 500 Ом
Точность (предел ошибки)	Напряжение: ±0,5%; Ток: ±0,6%
Потребляемая мощность	0,5 Вт
Размеры (Ш х В х Г)	21 мм х 45 мм х 36 мм
Масса	Примерно 30 г

Встроенные конструктивные особенности

Siemens 6ES7288-3AM06-0AA0 состоит из контроллера интерфейса шины, цифро-аналогового преобразователя (DAC), мультиплексора и выходного каскада драйвера, схемы оптической/магнитной развязки и клеммной колодки. Контроллер интерфейса шины отвечает за связь с объединительной шиной ЦП S7-1200, прием цифровых заданных значений, отправленных ЦП, и загрузку информации о состоянии и диагностики модуля. Затем внутренний высокоточный 12-битный чип цифро-аналогового преобразования (DAC) в модуле преобразует 16-битные целочисленные данные, передаваемые ЦП, в сигналы аналогового уровня. Благодаря технологии мультиплексирования выход двух каналов переключается, а последующий операционный усилитель повышает мощность сигнала. Между внутренней логической схемой ЦП и схемой аналогового выхода существует оптическая/магнитная электрическая изоляция, а клеммная колодка напрямую подключена к выходному каскаду драйвера.

Сценарии применения:

1. Контроль процесса
Установите значение выходной скорости преобразователя частоты для управления скоростью двигателя.
2. Управление клапаном
Используется для регулирования расхода, давления или уровня, контролирует степень открытия пропорционального сервоклапана.
3. Контроль температуры
Выведите управляющий сигнал на усилитель мощности или нагреватель контроля температуры.
4. Приборный привод
Управляйте внешними дисплеями или записывающими устройствами путем преобразования внутренних расчетных данных Siemens 6ES7288-3AM06-0AA0 в стандартные аналоговые сигналы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

1. Совместимо ли оно со всеми процессорами S7-1200?
Сам ЦП должен иметь слот SB, и тогда он будет совместим с большинством стандартных ЦП S7-1200.
2. Как диагностировать наличие неисправности?
Siemens 6ES7288-3AM06-0AA0 можно диагностировать онлайн с помощью программного обеспечения TIA Portal. Боковые светодиодные индикаторы состояния также указывают на рабочее состояние или состояние неисправности модуля. Если у вас есть какие-либо вопросы, вы можете обратиться к нам за техническим руководством.
3. Требуется ли отдельный источник питания?
Нет. Сигнальная плата получает необходимое питание напрямую от вставленного CPU S7-1200.
