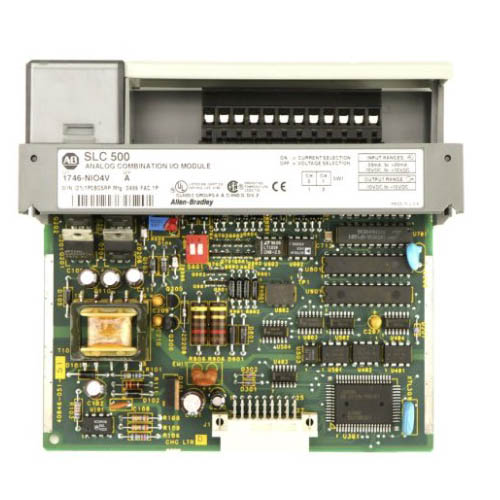

Аллен Брэдли 1746-NIO4V

Rayon Automation Technology Co., Ltd. Купите Allen Bradley 1746-NIO4V по низкой цене и высокого качества вместе с классическим модульным модулем ввода-вывода серии SLC 500. Эта комбинация обеспечивает преимущества программирования без использования конфигурационного слова и встроенного ввода/вывода, что делает ее очень подходящей для обновления или интеграции небольших устройств, которым требуется обработка только двух сигналов напряжения.

Отправить запрос

Рейтинг: 5.0

(Рейтинг: 1)

Описание продукта

Rayon Automation Technology Co., Ltd. В качестве поставщика продукт Allen Bradley 1746-NIO4V предлагает относительно низкую нагрузочную способность и не имеет электрической изоляции между каналами. При монтаже важно избегать одновременного использования высоковольтных и сигнальных линий. Если вы что-то ищете, пожалуйста, свяжитесь с нами как можно скорее.

Параметры

Спецификация	Подробности
Модель	Аллен Брэдли 1746-NIO4V
Разрешение	12-битный (счёт от 0 до 4095)
Точность (при 25°C)	±0,5% от полной шкалы (максимум ±1% в диапазоне 0–60°C)
Входное сопротивление	> 1 МОм
Время отклика на шаг	Примерно 60 мс (включая время фильтрации)
Максимальное напряжение перегрузки	±15 В постоянного тока (без повреждений)
Потребление тока объединительной платы	50 мА при 5 В постоянного тока
Рабочая температура	0°C ~ 60°C (32°F ~ 140°F)
Температура хранения	-40°С ~ 85°С
Относительная влажность	5% ~ 95% (без конденсации)
Выходная пульсация	< 10 мВ от пика до пика

Сценарии применения:

1. Считайте два сигнала обратной связи открытия клапана 0–10 В (вход) и выведите два сигнала 0–10 В/±10 В для управления приводом клапана (выход).
2. Allen Bradley 1746-NIO4V выводит сигналы 0–10 В на преобразователь частоты для регулировки скорости двигателя. Считывание фактической обратной связи по скорости двигателя или напряжения нагрузки осуществляется через вход напряжения.
3. В сочетании с датчиками выходного давления 0–5 В/0–10 В или датчиками температуры выполняется ПИД-регулирование с обратной связью.
4. Используется для генерации сигналов возбуждения регулируемого напряжения (выход) и сбора отклика напряжения датчика (вход) в лабораторном оборудовании.

Преимущества и особенности

Allen Bradley 1746-NIO4V имеет высокоинтегрированную комбинированную конструкцию с одним слотом, обеспечивающую каналы чистого напряжения с 2 входами и 2 выходами. Он поддерживает прямой доступ к данным платы. Данные могут быть сопоставлены с таблицей изображений ввода-вывода без необходимости использования сложных инструкций по передаче блоков. Сочетание 12-битного или 13-битного высокого разрешения и точности с фотоэлектрической изоляцией промышленного уровня и технологией фильтрации помех обеспечивает эффективную экономию места и затрат на компактные шкафы управления при послепродажном обслуживании.

Замена модели:
При необходимости прямой замены без изменения программы и стойки 1746-NIO4V представляет собой прямое преобразование данных платы, исключающее обременительное использование инструкций блочной передачи (BTW/BTR). Если вам просто нужна более дешевая и легкодоступная деталь для прямой замены, вы можете рассмотреть совместимый модуль от ProSoft Technology. Если вы воспользуетесь этой возможностью для обновления всей старой системы, вы можете переключиться на серию Siemens S7-1200 в сочетании с чрезвычайно стабильными и хорошо структурированными аналоговыми модулями SM1231 AI (4 входных канала) и SM1232 AO (2 выходных канала). Важно отметить, что для 12-битного разрешения (0–4095), если заменитель использует 16-битное разрешение (0–32767 или 0–65535), программа SCP должна быть изменена синхронно.
